KONFIGURASI VOIP CISCO PACKET TRACER

1. Pertama, kita buka aplikasi Cisco Packet Tracernya

2. Buatlah sebuah router 2811, switch 2960, dan 3 IP Phone. Selanjutnya Sambungkan IP phone Ke switch, dan juga dari switch ke router. Semuanya menggunakan kabel jenis straigh-trough.

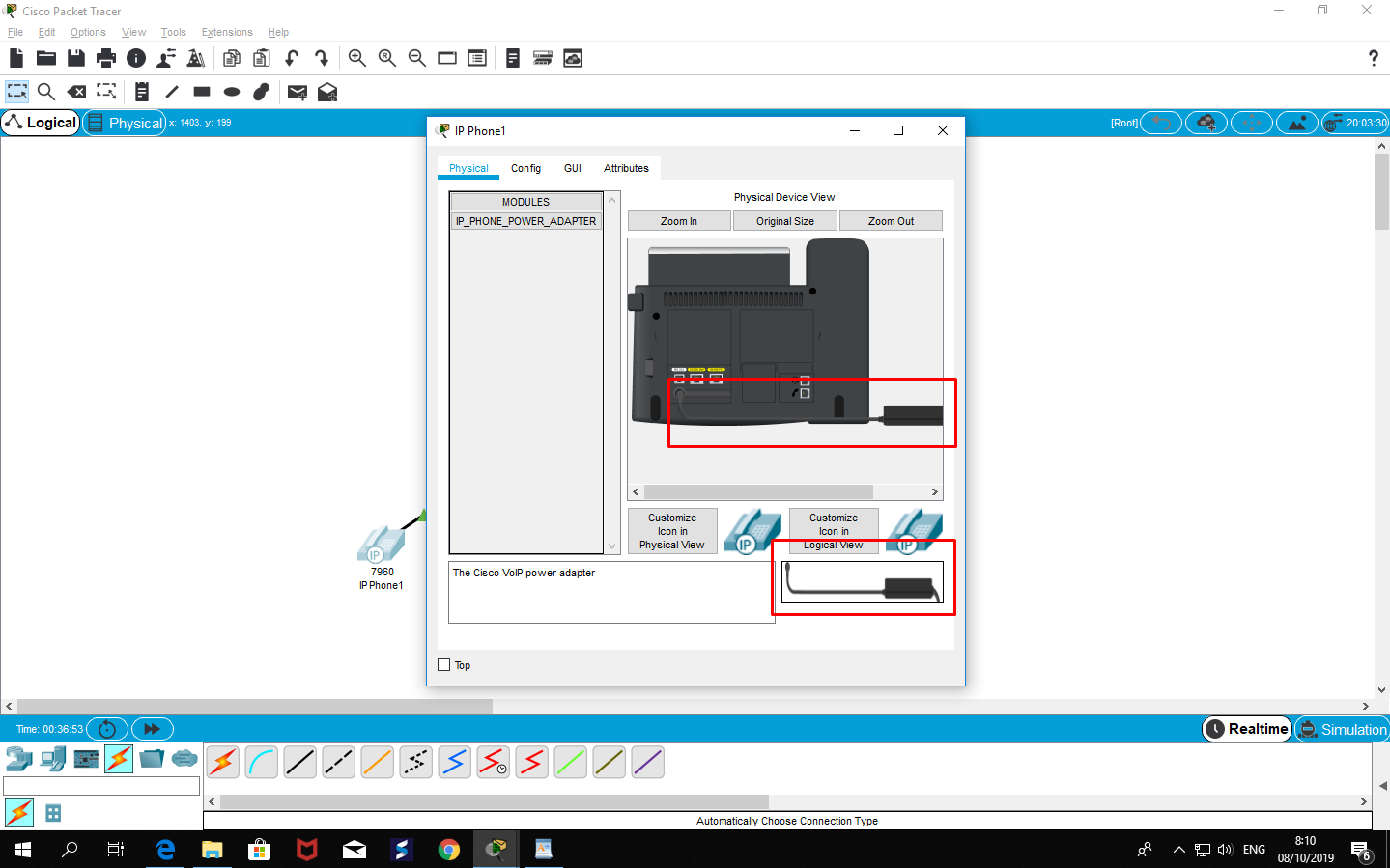

3.  Lalu colokkan power adapter pada masing – masing Ipphone (caranya dengan meng klik Ipphon kemudian drag power ke portnya).

Kemudian kita akan masuk ke konfigurasi switch

• Pertama, Kita klik pada gambar switch, lalu masuk ke tab CLI
  (kita akan mengkonfigurasi dengan menggunakan command line ).
•  Kemudian konfigurasi seperti kotak merah dibawah
  - Perintah “int range fa0/1-24”
  ( untuk memberikan semua port switch (port 1-24) kepada switchport voice).
  - Perintah “switchport voice vlan 1”
  (untuk membuat vlan id yang default berada di dalam vlan 1).

  - lalu ketikan perintah " exit "

Lanjut ke konfigurasi router

• Kita klik pada gambar router, lalu masuk ke tab CLI. kemudian konfigurasi seperti gambar dibawah ini.

1. Ketikan " ip dhcp pool voice "
2. Lalu kita masukkan ip network & subnet mask pada konfigurasi dhcp, saya menggunakan network 192.168.1.7. Cara memasukkannya yaitu ketikkan “network 192.168.1.7 255.255.255.0”
3. Tentukan ip router pada dhcp. Caranya yaitu dengan memasukkan perintah “default-router 192.168.1.1”
4. Tentukan berapa jumlah ip maksimal yang akan dilepaskan pada DHCP. Misalnya kita akan memberikan 150 ip yang dimulai dari 192.168.1.1 sampai 192.168.1.152, caranya kita harus mengetikkan perintah “option 150 ip 192.168.1.1”
5. Jika sudah ketikan perintah exit.

Selanjutnya kita konfigurasi VOIP

• Masuk ke konfigurasi VoIP kita harus mengetikkan “telephony-service”
• Kemudian kita memberikan jumlah IP Phone dan dial number maksimal, caranya yaitu dengan mengetikkan “max-ephones 3” dan “max-dn 3"
• Tentukan sumber IP pada IP Phone, caranya yaitu dengan mengetikkan “ip source-address 192.168.1.1 port 2000”
• Ketik “auto assign 4 to 6” kemudian “auto assign 1 to 5” dan "exit".

Selanjutnya kita akan mengkonfigurasi dial number untuk setiap IP Phone

• Ketikkan “ephone-dn 1”. Kemudian tekan enter 2 kali. Ketikan “number 111” (kita memberikan dial number pada ip phone 1 yaitu 111)
• Ketikkan “ephone-dn 2”. Kemudian tekan enter 2 kali
• Ketikkan “number 222” (kita memberikan dial number pada ip phone 2 yaitu 222)
• Ketikkan “ephone-dn 3”. Kemudian tekan enter 2 kali
• Ketikkan “number 333” (kita memberikan dial number pada ip phone 3 yaitu 333)

langsung kita coba di di GUI IP PHONE

Buka teleponya lalu masukan ke nomer yang akan dituju

Lalu telepon akan berdering dan led berwarna merah akan kelap kelip kita angkat dengan mengklik seperti mengangkat telepon

And connected

Selamat Mencobaaa :)
